Farbenprächtige Röntgenbilder

Röntgenstrahlen sind ein leistungsfähiges Werkzeug zur Abbildung von Objekten.

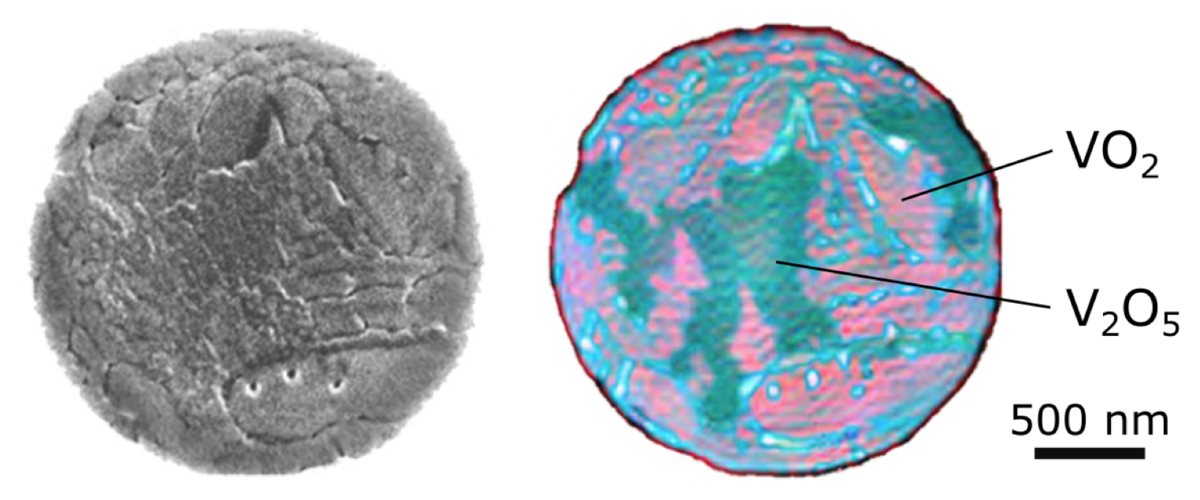

Hochauflösende hyperspektrale Röntgenaufnahme eines Vanadiumoxidfilms. Das rasterelektronenmikroskopische Bild (links) wird mit einem Röntgenbild in Falschfarben (rechts) aus einer hyperspektralen Aufnahme verglichen, die aus acht Röntgenwellenlängenkanälen zusammengesetzt wurde. Das farbige Röntgenbild zeigt die nanometergroße Patchwork-Struktur der beiden Oxide. | Abb. MBI

Röntgenmikroskope sind in der Lage, Materie zu durchdringen und winzige Strukturen zu erkennen, die mit sichtbarem Licht verborgen blieben. Normalerweise werden Röntgenbilder monochrom aufgezeichnet – das heißt, die Bilder erscheinen in Schwarz-Weiß. Die spektroskopische Röntgenantwort eines Objekts – das direkte Analogon zur Farbe des Objekts bei der Verwendung von sichtbarem Licht – enthält jedoch essentielle Informationen wie die elementare Zusammensetzung sowie den chemischen, elektronischen oder magnetischen Zustand des Materials. In einer Studie, die kürzlich in der Fachzeitschrift Science Advances veröffentlicht wurde, berichtet ein Team von Forscherinnen und Forschern des ICFO Barcelona, des Max-Born-Instituts, der Technischen Universität Berlin, der Vanderbilt University und der Aarhus University über einen Durchbruch bei der hochauflösenden Röntgenbildgebung mit mehreren Farben unter Verwendung eines linsenlosen Aufbaus. Im Experiment untersuchte das Team Vanadiumdioxid – ein berühmtes korreliertes Quantenmaterial – und identifizierte eindeutig die spektroskopischen Fingerabdrücke seiner metallischen und isolierenden Phasen mit räumlicher Auflösung im Nanometerbereich.

Quantenmaterialien weisen spektakuläre Eigenschaften wie Supraleitung auf, sind aber in vielen Fällen noch schlecht verstanden. Insbesondere die räumliche Inhomogenität der Materialien auf der Nanometerskala scheint ihre Eigenschaften und Funktionen stark zu beeinflussen. Bei Vanadiumdioxid zum Beispiel können ein metallischer Zustand (eine Phase) und ein isolierender Zustand gleichzeitig, aber an verschiedenen, eng benachbarten Stellen im Material vorliegen. Der Schlüssel zum Verständnis dieser Materialien liegt darin, die nebeneinander existierenden Phasen in diesen Materialien mit hoher räumlicher Auflösung beobachten und interpretieren zu können.

Die von den Wissenschaftlerinnen und Wissenschaftlern verwendete Abbildungsmethode basiert auf einem holografischen Prinzip für Röntgenstrahlen, das mit einer hochentwickelten numerischen Nachbearbeitung der Daten kombiniert wurde. Anstatt nur eine Farbe im Röntgenspektrum abzubilden, sammelte das Forschungsteam einen ganzen Stapel von Bildern bei verschiedenen Röntgenwellenlängen, die zu charakteristischen Absorptionsmerkmalen des Materials gehören. Aus den Daten erstellten sie dann ein hyperspektrales Bild – das heißt, sie konnten die Probe in voller „Farbe“ anstatt in den Graustufen eines Schwarzweißbildes sehen. Im Gegensatz zu herkömmlichen Methoden der Röntgenmikroskopie verzichtet die Kombination von holografischer Abbildung mit numerischen Methoden auf hochauflösende fokussierende Optiken zur Bilderzeugung. Daher ist die erreichbare räumliche Auflösung dieses linsenlosen Ansatzes fundamental nur durch die Wellenlänge und nicht durch die Eigenschaften der Röntgenoptik begrenzt. Mindestens ebenso wichtig für die Untersuchung funktionaler Quantenmaterialien ist die Tatsache, dass der linsenlose Aufbau ein breites Spektrum an Probenumgebungen zulässt (zum Beispiel zum Kühlen auf sehr niedrige Temperaturen oder für das Anlegen starker Magnetfelder) und mit zeitaufgelösten Messungen, zum Beispiel nach Anregung der Probe durch ultrakurze Laserpulse, voll kompatibel ist.

Das Team der Forschenden setzte diese hyperspektrale Röntgenbildgebungstechnik ein, um den Phasenübergang vom Isolator zum Metall in Vanadiumdioxid (VO2) beim Erhitzen zu untersuchen. Obwohl dieses Material in der Vergangenheit häufig untersucht wurde und als prototypisch für diesen Übergang gilt, machten die Forscher überraschende Beobachtungen. Entgegen ihren Erwartungen wurde aufgrund der chemischen Empfindlichkeit durch die hyperspektrale Bildgebung deutlich, dass das, was makroskopisch als reiner Film aus VO2  erschien, erhebliche Mengen an V2O5 enthielt, die in kleinen Flecken von weniger als einem Mikrometer Größe verteilt waren. Diese Patchwork-Struktur ist in rasterelektronenmikroskopischen Bildern des Films nicht zu erkennen und wurde möglicherweise bei verschiedenen früheren Untersuchungen dieses Materials übersehen. Da dem Vanadiumoxid V2O5 der charakteristische Phasenübergang fehlt, beeinflusst sein beträchtlicher Anteil die Gesamteigenschaften der Probe erheblich und macht die Kenntnis dieser nanometergroßen Patchwork-Struktur entscheidend für die Interpretation vieler Experimente. Was den Phasenübergang vom Isolator zum Metall betrifft, so stellten die Forscher fest, dass die VO2-Regionen direkt vom isolierenden in den metallischen Zustand übergehen. Frühere Arbeiten zu diesem Material hatten auf das Vorhandensein zusätzlicher, lokal auftretender Zwischenphasen hingewiesen.

Besonders bemerkenswert an dem neu etablierten hyperspektralen Ansatz für die Bildgebung mit Röntgenstrahlen ist, dass er sich problemlos mit zeitaufgelösten Experimenten kombinieren lässt und somit die Kombination von spektralen, zeitlichen und räumlichen Informationen ermöglicht. In Kombination mit ultrakurzen Röntgen- und Laserpulsen verspricht die Technik die multidimensionale, zeitaufgelöste Bildgebung unter extremen Bedingungen, wo bisherige Methoden nicht funktionieren. Dieser Zugang ist wichtig, um neue Phasen in Quantenmaterialien zu entdecken, die schwer fassbar sind, weil sie nur für kurze Zeit oder in winzigen Teilen eines Materials auftreten.

Publikation

Quantitative hyperspectral coherent diffractive imaging spectroscopy of a solid-state phase transition in vanadium dioxide
Allan S. Johnson, Jordi Valls Conesa, Luciana Vidas, Daniel Perez-Salinas, Christian M. Günther, Bastian Pfau, Kent A. Hallman, Richard F. Haglund Jr., Stefan Eisebitt, Simon Wall
Science Advances 7, eabf1386 (2021)
